저항기(Resistor) 개요



  • 저항기는 전자회로에서 전류의 흐름을 조절하고 전압을 분배하기 위해 사용되는 기본적인 전자부품입니다. 회로 내에서 일정한 저항값을 제공함으로써 과전류를 방지하고, 안정적인 동작 환경을 유지하는 역할을 합니다.
  • 저항기는 옴(Ω, Ohm) 단위로 저항값이 표시되며, 용도에 따라 고정저항기, 가변저항기 등 다양한 형태로 구분됩니다. 또한 정격전력, 허용오차, 온도 특성 등 여러 사양에 따라 선택되며, 신호 제어, 전류 제한, 전압 조정 등 폭넓은 전자·전기 분야에서 필수적으로 사용됩니다.
  • 간단한 구조와 높은 신뢰성을 바탕으로, 저항기는 산업용 장비부터 가전제품, 통신기기, 자동차 전장 시스템에 이르기까지 다양한 분야의 전자회로에 적용되고 있습니다.
저항값 표시 방법



1. 문자 표시 방식



비교적 크기가 큰 저항기는 저항값이 직접 인쇄되는 경우가 많습니다.

그러나 소형 저항기의 경우 공간 제약으로 인해

문자·숫자 약식 표기 또는 컬러 코드(Color Code) 방식이 일반적으로 사용됩니다.

소수점 표기 오류를 방지하기 위해 다음과 같은 방식이 활용됩니다.



4.7KΩ ±5% → 4K7J

2.2Ω ±10% → 2R2K



여기서 K, M, R 등은 단위 또는 소수점 위치를 나타내며,

마지막 문자 J, K, F 등은 허용오차 코드를 의미합니다.



J: ±5%

K: ±10%

F: ±1%



※ R은 소수점(Round)을 의미하며, 저항값이 1Ω 이하일 때 자주 사용됩니다.


2. 숫자 약식 표기(유효숫자 방식)



약식 숫자 표기는 유효숫자 + 승수 + 오차 코드로 구성됩니다.

예시: 472J

앞의 47 → 유효숫자

2 → 10²(뒤에 붙는 0의 개수)

J → 허용오차 ±5%

→ 47 × 10² = 4,700Ω (4.7kΩ), ±5%





3. 고정밀 저항의 4자리 표기



고정밀 저항의 경우 유효숫자가 3자리이므로 4자리 숫자 표기가 사용됩니다.

[ 예시: 4701F ]

유효숫자: 470

승수: 10¹

결과: 4,700Ω (4.7kΩ)

오차: F급 (±1%)

약식 숫자 표기에서는 숫자 아래에 언더라인(Underline) 이 표시되는 경우가 일반적이나, 제품에 따라 생략되는 경우도 있으므로 테스터를 통한 확인이 필요할 수 있습니다.

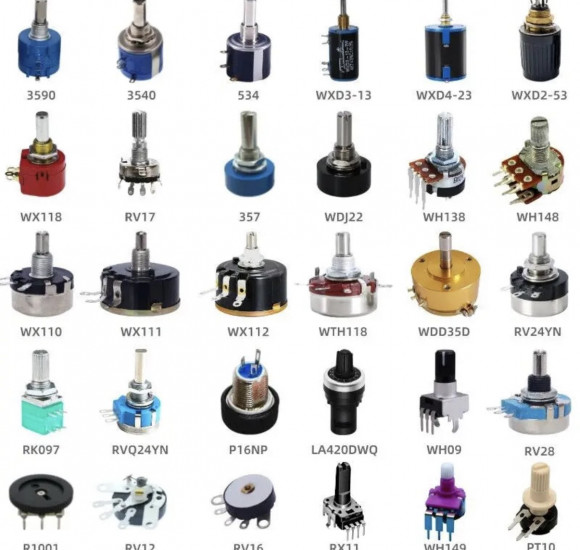

가변저항

  • 가변저항기는 일반적으로 볼륨(Variable Ohm) 이라고 불리며, 저항값을 사용자가 직접 조정할 수 있는 저항기다.
  • 라디오의 음량 조절, TV·모니터의 화면 조정과 같이 저항값을 쉽게 변경해야 하는 용도에 주로 사용된다.
  • 또한 전자회로에서 부품 오차로 인해 발생하는 동작 편차를 보정하기 위해 사용하는 반고정 저항기(Trimmer Resistor) 도 있으며, 이는 설정 후 일반적으로 저항값을 변경하지 않는 용도로 사용된다.
  • 일반적인 가변저항기 및 반고정 저항기는 약 300° 정도의 회전 각도를 가지지만, 보다 정밀한 저항 조정이 필요한 경우에는 기어(Gear) 구조를 적용한 다회전 포텐쇼미터(Potentiometer) 가 사용된다.
  • 이러한 다회전 타입은 약 10~25회전을 통해 저항값을 미세하게 조절할 수 있어 정밀 조정용 회로에 적합하다.

권선저항

  • 구조

  • 세라믹 봉(Ceramic Rod)에 저항선(망간선, 니크롬선 등)을 권선하여 부착한 구조.
    저항값은 사용되는 선의 재질과 감은 횟수에 따라 결정된다.

  • 특징

  • 저저항 영역에서 대전력 제품 구현 가능
    비교적 낮은 온도계수 특성 구현 가능

  • 용도

  • 일반 전력 회로
    고정밀 전력 회로

  • 유의사항

  • 고저항 제품일수록 크기가 커지고 가격이 상승함
    권선 구조 특성상 저주파에서는 인덕턴스 문제가 발생할 수 있음
    무유도 권선 구조라도 고주파 회로에서의 사용은 권장되지 않음
    온도계수는 제품 종류에 따라 다르므로, 권선 저항 = 고정밀이라는 단순한 판단은 지양할 것

  • 규격

  • 정격전력(P): 1/2W ~ 20W
    저항값(R): E24 시리즈 (0.1Ω ~ 1kΩ)
    허용오차(T): ±0.5% (G급) ~ ±10% (M급)
    온도계수(TCR): ±25 ~ 300 ppm/℃

  • 표시방법

  • 컬러 코드(Color Code)

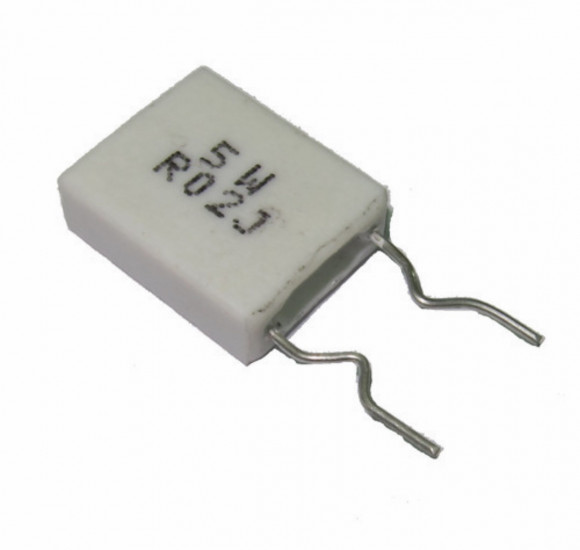

시멘트저항

  • 구조

  • 권선형 또는 금속산화물 피막 저항 유닛을 세라믹 케이스에 수납한 후, 실리콘계 수지(Cement)로 몰딩한 구조.

  • 특징

  • 불연성 수지 적용으로 고온 환경에서도 발화 위험이 없음
    절연성이 우수하여 취급 및 장착이 용이함

  • 용도

  • 일반 전력 회로

  • 유의사항

  • 외형은 유사하나 저항기 종류에 따라 특성 및 한계가 다르므로, 제조사 카탈로그 확인 필요
    고전력 사용 시 기판에서 띄워 장착하여 방열 확보 권장

  • 규격

  • 정격전력(P): 1W ~ 20W
    저항값(R): E24 시리즈 (0.1Ω ~ 68kΩ)
    허용오차(T): ±1% (F급) ~ ±10% (M급)
    온도계수(TCR): ±25 ~ 500 ppm/℃

  • 표시방법

  • 문자 표시

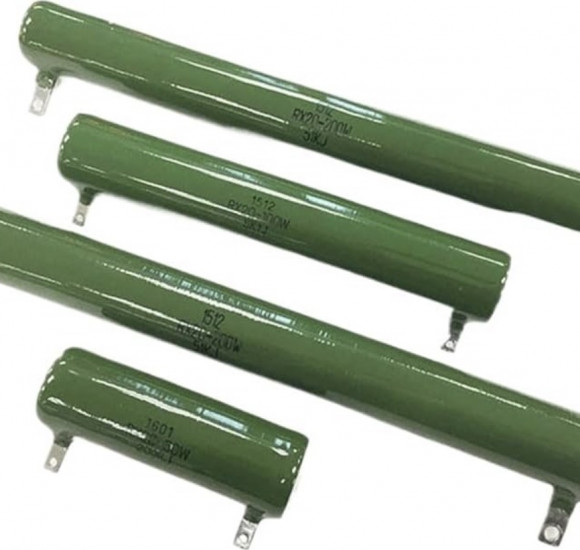

법랑저항

  • 구조

  • 세라믹 파이프(Ceramic Pipe)에 저항선을 권선한 후, 그 위에 법랑(Enamel) 코팅막을 형성한 구조.

  • 특징

  • 고온 환경에 강해 대전력 취급에 적합
    슬라이더 밴드(Slider Band)를 이용해 저항값을 조정할 수 있는 타입도 존재

  • 용도

  • 대전력회로

  • 유의사항

  • 전기적 특성은 권선형 저항과 동일한 주의사항 적용 필요
    장착 시 전용 스탠드 사용 권장
    단자 온도 상승에 유의할 것
    납땜이나 비내열선 사용은 가급적 피하고, 볼트·너트 체결 방식으로 단자 연결 권장

  • 규격

  • 정격전력(P): 5W ~ 1kW
    저항값(R): E24 시리즈 (1Ω ~ 100kΩ)
    허용오차(T): ±1% (F급) ~ ±10% (K급)
    온도계수(TCR): ±25 ~ 500 ppm/℃

  • 표시방법

  • 문자 표시

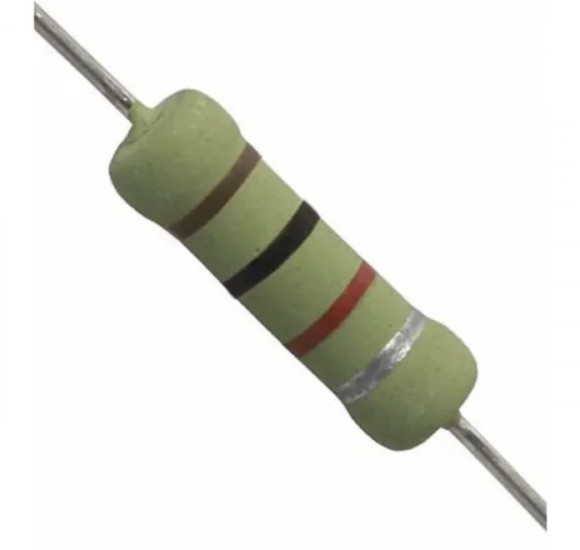

금속산화물피막저항

  • 구조

  • 세라믹 봉(Ceramic Rod)에 금속산화물(주석 또는 안티몬계) 피막을 형성한 후, 양 끝단에 리드선을 부착한 금속 캡을 장착한다.
    이후 나선형 홈을 가공하여 원하는 저항값을 형성한다.

  • 특징

  • 형상에 따라 비교적 큰 전력 취급 가능
    가격 대비 성능이 우수하며 제조사가 다수 존재
    일반적으로 산금(酸金) 저항이라 통칭됨

  • 용도

  • 중전력용 일반 회로

  • 유의사항

  • 저항값 선택 범위에 주의 필요
    펄스(Pulse) 부하 적용 시 정격 저감(Derating) 고려 필요
    일반적으로 홈형 구조이나, 기타 형상은 더미 로드(Dummy Load) 용도로는 부적합

  • 규격

  • 정격전력(P): 1/2W ~ 5W
    저항값(R): E24 시리즈 (10Ω ~ 100kΩ)
    허용오차(T): ±2% (G급) ~ ±5% (J급)
    온도계수(TCR): 약 350 ppm/℃

  • 표시방법

  • 컬러 코드(Color Code) 또는 문자 표시

금속박저항

  • 구조

  • 세라믹 기판(Ceramic Substrate)에 합금 금속박(Alloy Metal Foil)을 접착한 후 에칭 공정으로 저항 패턴을 형성한다.
    이후 전극을 부착하고 레이저(Laser) 트리밍을 통해 저항값을 정밀 조정한다.
    기계적 변형에 따른 영향을 최소화하기 위해 리드선과 금속박 사이를 가는 와이어로 본딩(Bonding)한 구조

  • 특징

  • 매우 작은 온도계수로 탁월한 온도 안정성
    극히 높은 정밀도와 우수한 장기 안정성
    노이즈 특성이 이론값(논리값)에 가까움
    용도에 맞춘 수지도장형(Resin Coating Type) 제품 존재
    일반적으로 알파 저항(Alpha Resistor, 제조사명) 으로 통칭됨

  • 용도

  • 매우 높은 정밀도가 요구되는 계측 회로
    미소 신호 회로
    고정밀 I–V 변환 회로
    표준 저항(Standard Resistor)

  • 유의사항

  • 모델별로 저항값 범위 및 특성이 상이하므로, 사용 목적을 명확히 한 후 선정 필요
    전류 검출 등 저저항 영역에서 높은 정밀도가 요구될 경우, 4단자(Kelvin) 타입 사용 권장

  • 규격

  • 정격전력(P): 1/4W ~ 2W
    저항값(R): E24 / E96 시리즈 (10Ω ~ 1MΩ) 또는 정수값 타입 (0.1Ω ~ 400kΩ)
    허용오차(T): ±0.005% (V급) ~ ±1% (F급)
    온도계수(TCR): ±1 ~ 15 ppm/℃

  • 표시방법

  • 숫자 표시(5자리 또는 6자리) + 문자 표시

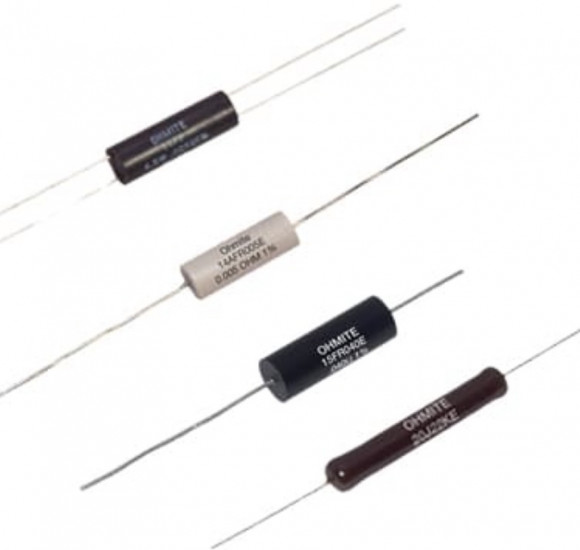

금속판저항

  • 구조

  • 금속판형 저항 유닛을 세라믹 케이스에 수납한 후, 실리콘계 수지(Silicon Resin)로 몰딩한 구조

  • 특징

  • 특히 저저항값 영역에 적합한 제품
    불연성 케이스 적용으로 고온 환경에서도 발화 위험이 없음

  • 용도

  • 전류 검출 회로
    전류 제어 회로

  • 유의사항

  • 저항값 선택 범위에 유의할 것
    저저항 영역에서는 배선 저항의 영향이 크므로 회로 설계 시 주의 필요

  • 규격

  • 정격전력(P): 1/2W ~ 20W
    저항값(R): E24 시리즈 (0.1Ω ~ 1kΩ)
    허용오차(T): ±0.5% (G급) ~ ±10% (M급)
    온도계수(TCR): ±25 ~ 300 ppm/℃

  • 표시방법

  • 문자 표시

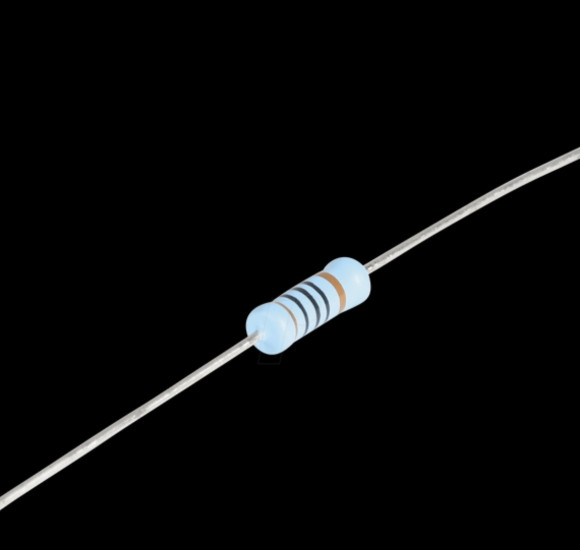

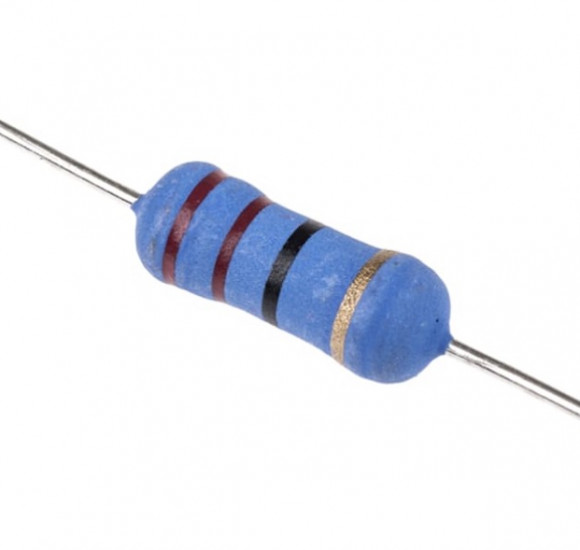

금속피막저항 [도장형]

  • 구조

  • 세라믹 봉(Ceramic Rod)에 금속 피막을 증착(蒸着) 또는 소결(燒結)한 후,
    나선형 홈을 가공하여 원하는 저항값을 형성한다.
    양 끝단에는 리드선을 부착한 금속 캡을 장착하고, 절연 및 보호를 위해 보호도료를 코팅한다.

  • 특징

  • 온도계수가 작아 온도 변화에 따른 저항값 변동이 적음
    높은 정밀도를 확보할 수 있음
    ±1% 오차 제품이 일반적
    저항값 선택 범위가 넓고 가격 대비 성능이 우수함

  • 용도

  • 정밀도가 요구되는 일반 아날로그(Analog) 회로

  • 유의사항

  • 외형은 유사하나 제조사 및 제품에 따라 특성 차이가 큼
    온도계수는 저항값에 따라 달라질 수 있음

  • 규격

  • 정격전력(P): 1/8W ~ 2W
    저항값(R): E24 / E96 시리즈 (2Ω ~ 1MΩ)
    허용오차(T): ±0.1% (B급) ~ ±2% (G급)
    온도계수(TCR): ±25 ~ 300 ppm/℃

  • 표시방법

  • 컬러 코드(Color Code, 5색 띠) / 문자표

금속피막저항 [박막]

  • 구조

  • 세라믹 기판(Ceramic Substrate)에 금속을 증착하여 저항 패턴을 형성한 후 리드선을 부착한다.
    필요에 따라 레이저(Laser) 트리밍을 통해 저항값을 정밀하게 조정한다.

  • 특징

  • 온도계수가 매우 작아 온도 변화에 따른 특성 안정성이 우수함
    높은 정밀도와 낮은 노이즈 특성
    E24 및 E96 시리즈의 다양한 저항값 제공
    일반적으로 플레이트 오옴(Plate Ohm) 이라 통칭됨

  • 용도

  • 높은 정밀도가 요구되는 아날로그(Analog) 회로
    미소 신호 회로

  • 유의사항

  • 크기 및 정밀도에 따라 저항값 범위가 달라지므로(특히 고저항 영역) 설계 시 주의 필요
    평판 구조로 인해 고주파 회로에서는 주변 회로와의 결합(커플링)에 유의해야 함

  • 규격

  • 정격전력(P): 1W ~ 16W
    저항값®: E24 시리즈 (10Ω ~ 1MΩ)
    허용오차(T): ±0.01% (T급) ~ ±1% (F급)
    온도계수(TCR): ±1 ~ 50 ppm/℃

  • 표시방법

  • 숫자 표시 (3자리 또는 4자리)

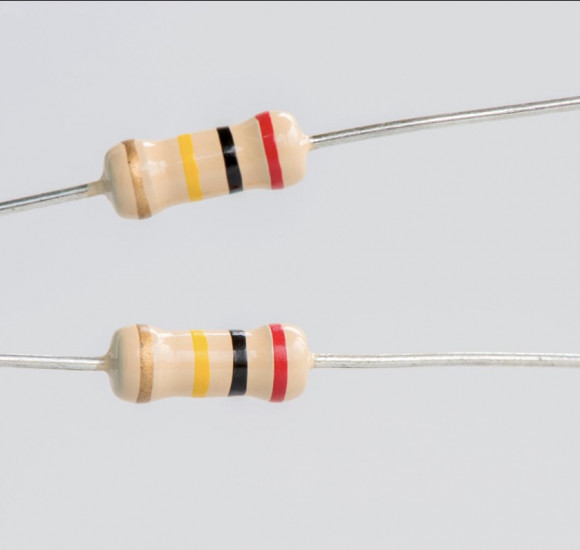

소형탄소피막저항 [도장형]

  • 구조

  • 세라믹 봉(Ceramic Rod)에 탄소계 저항체를 소성(구워 부착)한 후, 나선형 홈을 가공하여 원하는 저항값을 형성한다.
    양 끝단에는 리드선을 부착한 금속 캡을 장착하고, 절연 및 보호를 위해 보호도료를 코팅한다.

  • 특징

  • 디스크리드(Disk-Lead) 타입 저항
    국내에서 가장 일반적으로 사용되는 저가형 저항
    생산 제조사가 다수 존재
    일반적으로 카본(Carbon) 저항이라 불림

  • 용도

  • 일반 전자회로용

  • 유의사항

  • 온도계수가 커서 온도 변화에 따른 저항값 변동이 큼
    정밀도가 요구되는 회로에는 부적합
    노이즈 특성으로 인해 미소 신호 회로에는 적합하지 않음
    평균 전력이 충분하더라도, 정격전압 이상의 고압 펄스 인가 시 아크 방전(Arc Discharge) 발생 가능

  • 규격

  • 정격전력(P): 1/8W ~ 1/2W
    저항값(R): E24 시리즈 (1Ω ~ 10MΩ)
    허용오차(T): ±5% (J급)
    온도계수(TCR): 일반적으로 미정의

  • 표시방법

  • 컬러 코드(Color Code, 4색 띠)

SOLID저항

  • 구조

  • 탄소와 수지 재료를 가열·단련(鍛鍊)하여 가는 막대 형태의 저항체를 만든 후 전극을 부착한다.
    이후 다시 가열·경화 과정을 거쳐 수지를 몰딩(Molding)한 구조.

  • 특징

  • 체 저항(Solid Resistor) 구조
    몰딩 처리로 인해 기계적 강도와 신뢰성이 높음
    절연성이 우수하며 아크(Arc)에 강함

  • 용도

  • 높은 신뢰성이 요구되는 회로
    펄스(Pulse) 회로

  • 유의사항

  • 허용오차가 커 정밀한 회로에는 부적합
    저항체의 결정 입계(結晶粒界面)에 기인한 노이즈가 커 미소 신호 회로나 오디오(Audio) 회로에는 적합하지 않음
    최근에는 점차 수급이 어려워지는 추세

  • 규격

  • 정격전력(P): 1/4W ~ 1W
    저항값(R): E12 시리즈 (2.2Ω ~ 1MΩ)
    허용오차(T): ±10% (K급) ~ ±20% (M급)
    온도계수(TCR): 일반적으로 미정의

  • 표시방법

  • 컬러 코드(Color Code, 4색 띠)
