컬러 코드(Color Code) 표시



컬러 코드는 저항값을 12가지 색상 띠로 표현하는 방식입니다.

각 색상은 숫자, 승수, 오차를 의미하며 표준화된 규칙을 따릅니다. 일반적으로 다음과 같은 암기법이 활용됩니다.

흑 · 갈 · 적 · 등 · 황 · 녹 · 청 · 자 · 회 · 백









※ 컬러 코드의 기본 원리

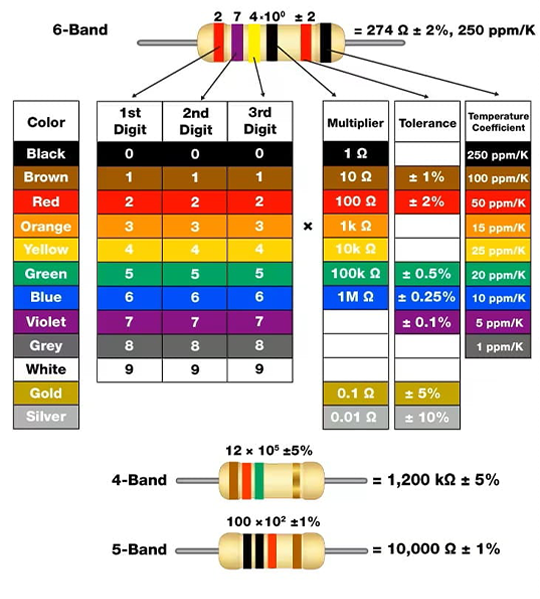

• 색띠는 저항값의 유효숫자·곱셈 계수·허용오차 등을 나타냅니다. 4밴드 저항기의 경우
  1·2번째 컬러 → 저항값 숫자
  3번째 컬러 → 곱셈값(×10ⁿ)
  4번째 컬러 → 허용오차
• 5·6밴드 저항기는 정밀도를 높이기 위해 추가 숫자 또는 온도계수 표시가 포함됩니다.

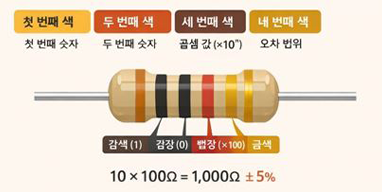

※ 읽는 법 팁



• 색띠의 시작 방향은 허용오차 색(금·은색 띠)이 오른쪽 끝입니다.
• 왼쪽부터 숫자 → 숫자 → 곱셈 → 허용오차 순으로 읽습니다.
